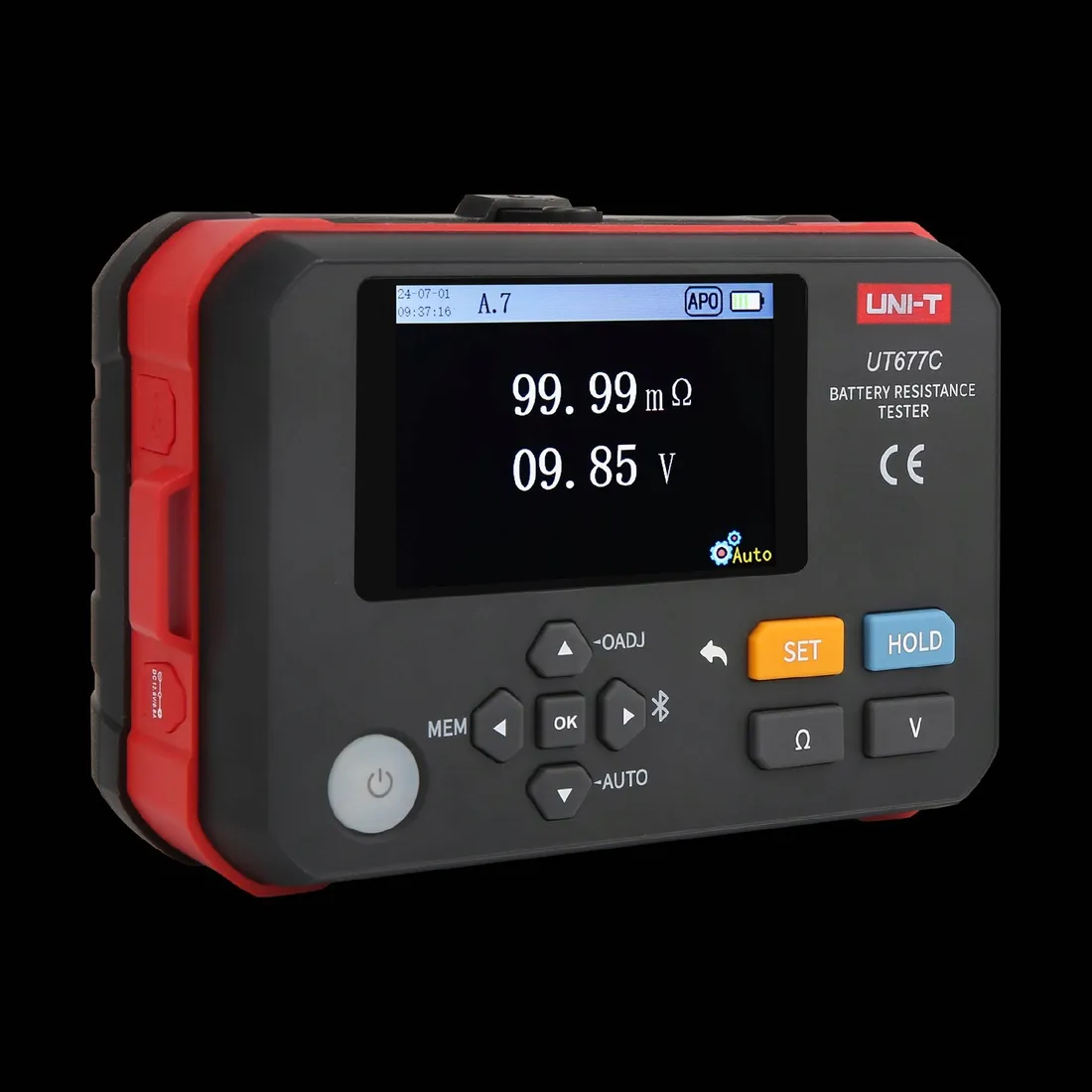

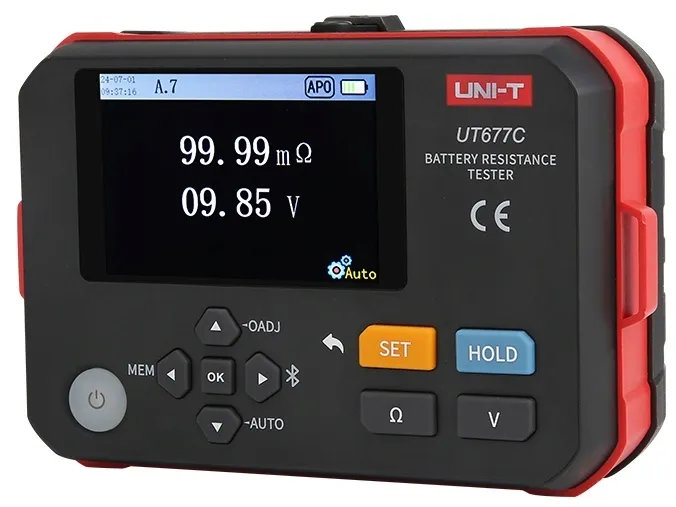

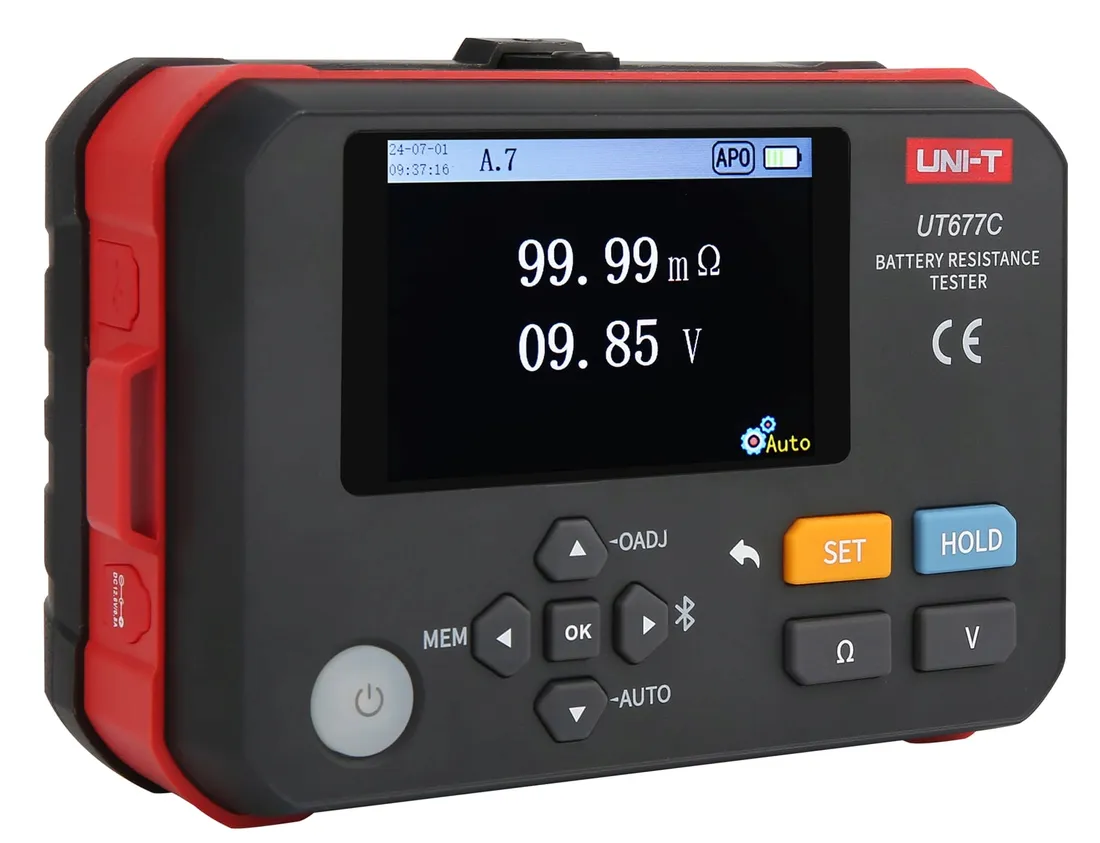

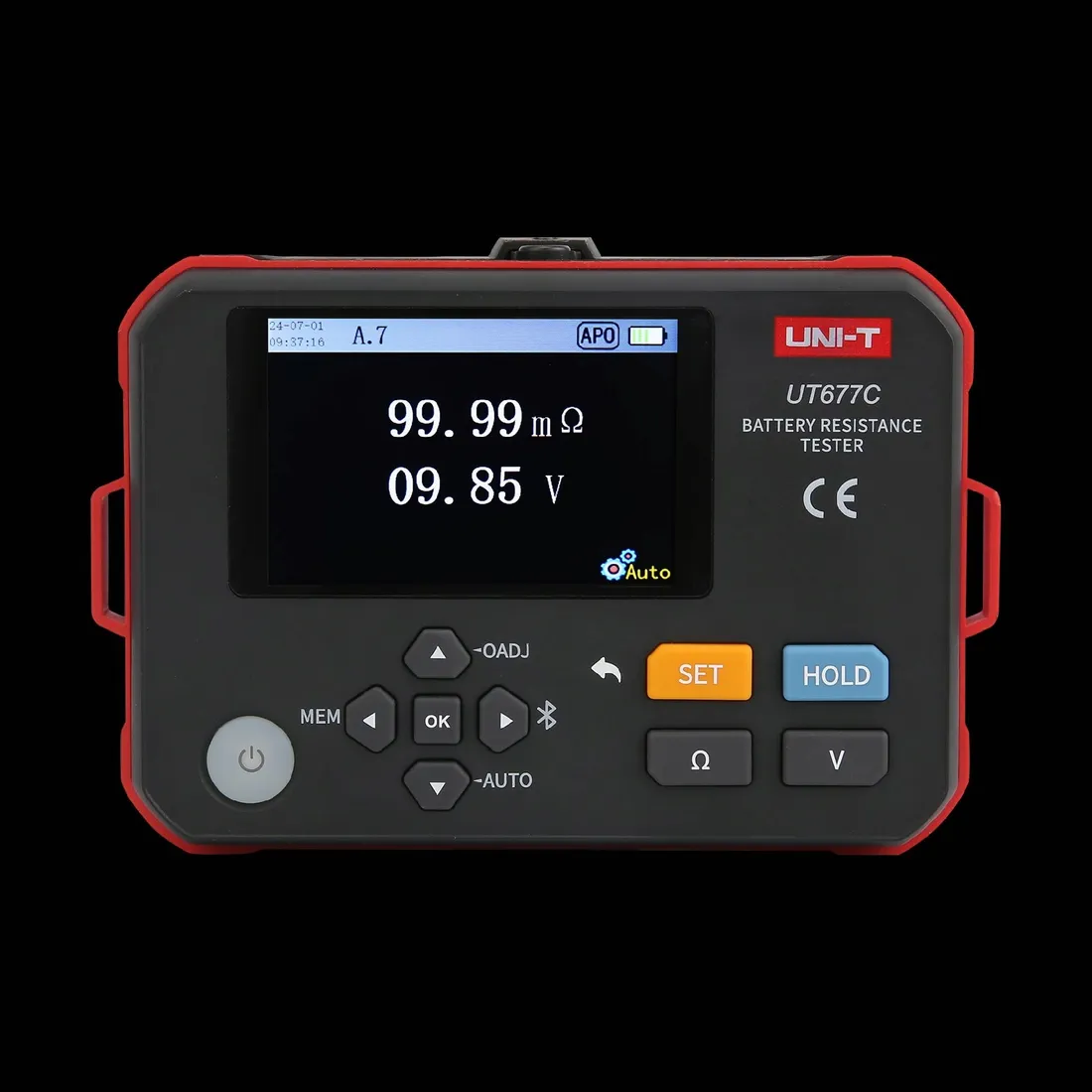

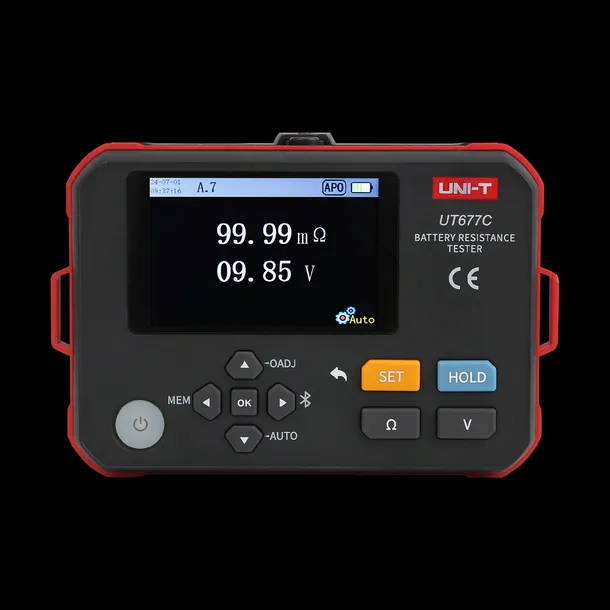

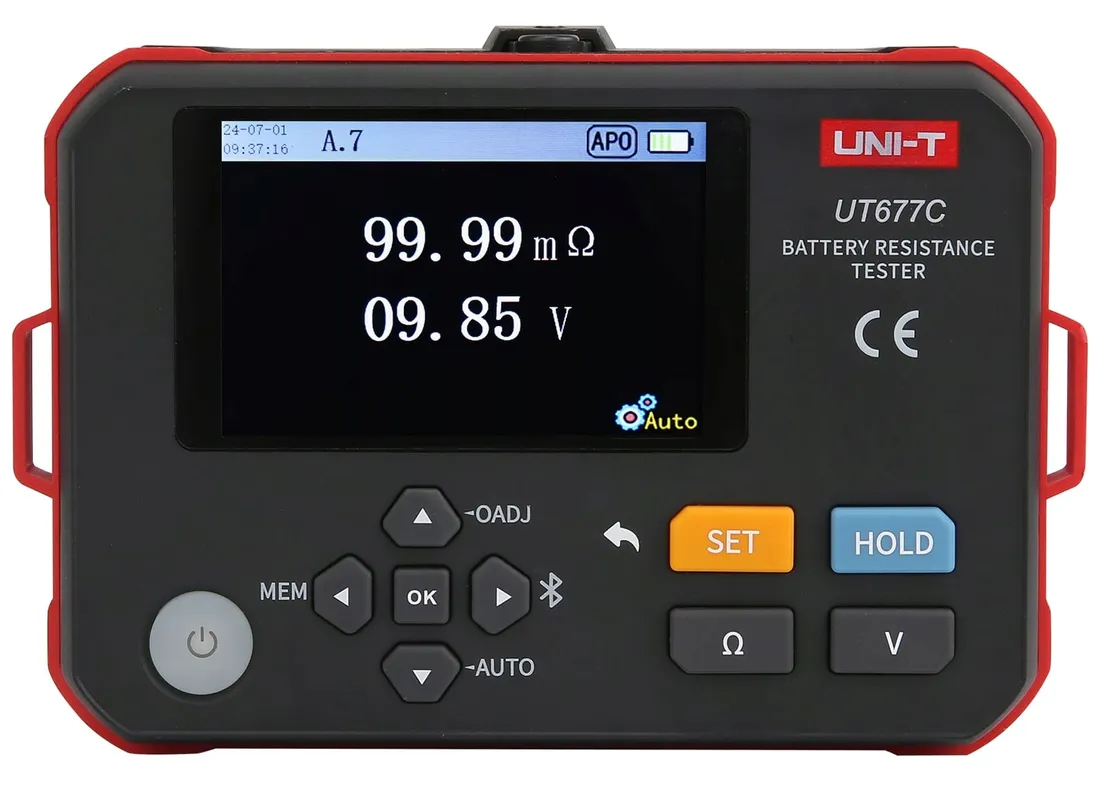

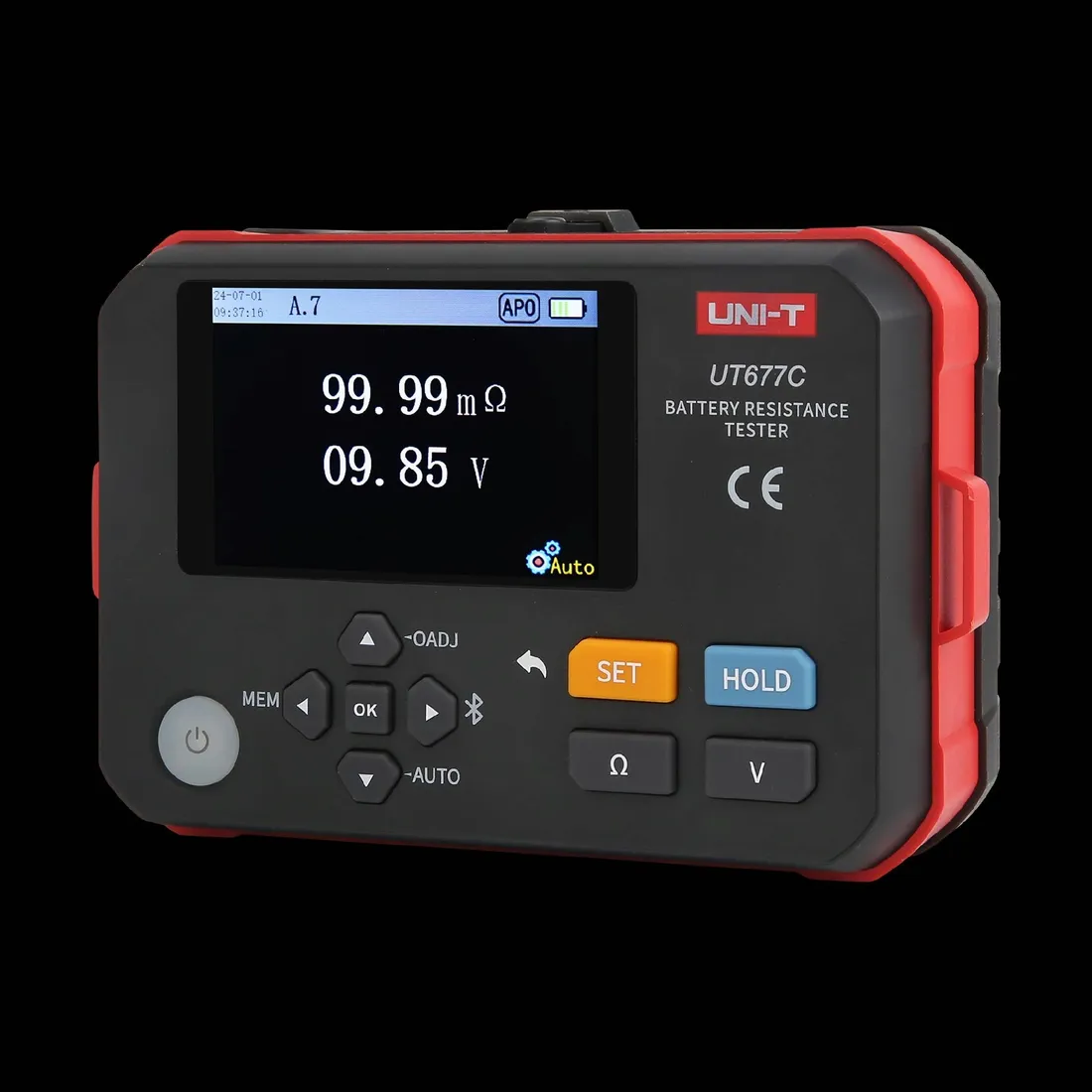

UNI‑T UT677C – profesjonalny tester rezystancji akumulatorów

Zaawansowany miernik z serii UT677, przeznaczony do diagnostyki akumulatorów ołowiowych i litowych, kondensatorów – niezwykle przydatny w serwisie UPS, stacjach PV, przemyśle i warsztatach. Metoda pomiaru 4‑przewodowa redukuje wpływ przewodów, co zapewnia bardzo rzetelne wyniki

Najważniejsze cechy

• Pomiar wewnętrznej rezystancji (ESR): 0,000 mΩ–3 Ω, cztery zakresy, rozdzielczość od 1 µΩ do 100 mΩ, dokładność ±0,5 % fs + 15 cyfr, lub ±1 % fs + 20 cyfr na najniższym zakresie — profesjonalna precyzja
• Zakres napięcia: rozszerzony do 0–120 V DC, w trzech podzakresach: 0‑7 V, 7‑100 V, 100‑120 V, dokładność ±0,2 % fs + 10 cyfr .

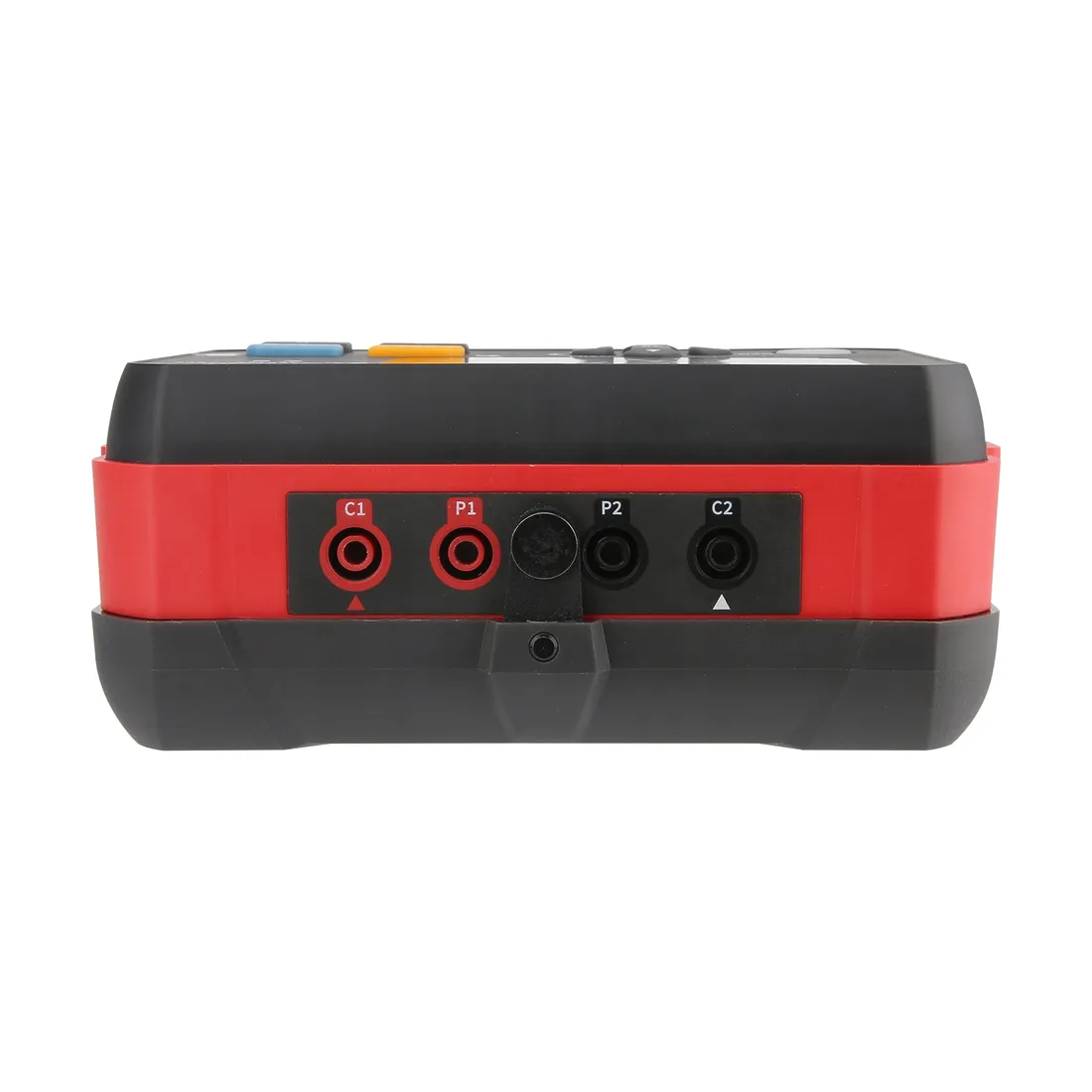

• Test prądem: 2–200 mA, technologia 4-terminal AC 1 kHz — minimalizacja zakłóceń
• Wyświetlacz: kolorowy ekran 3,5″ (480×320 px) – wyraźny, intuicyjny i przejrzysty
• Rejestracja danych: zapamiętanie 500 wyników; funkcje PASS/WARN/FAIL z alarmami progowymi; tryb Auto/Manual HOLD

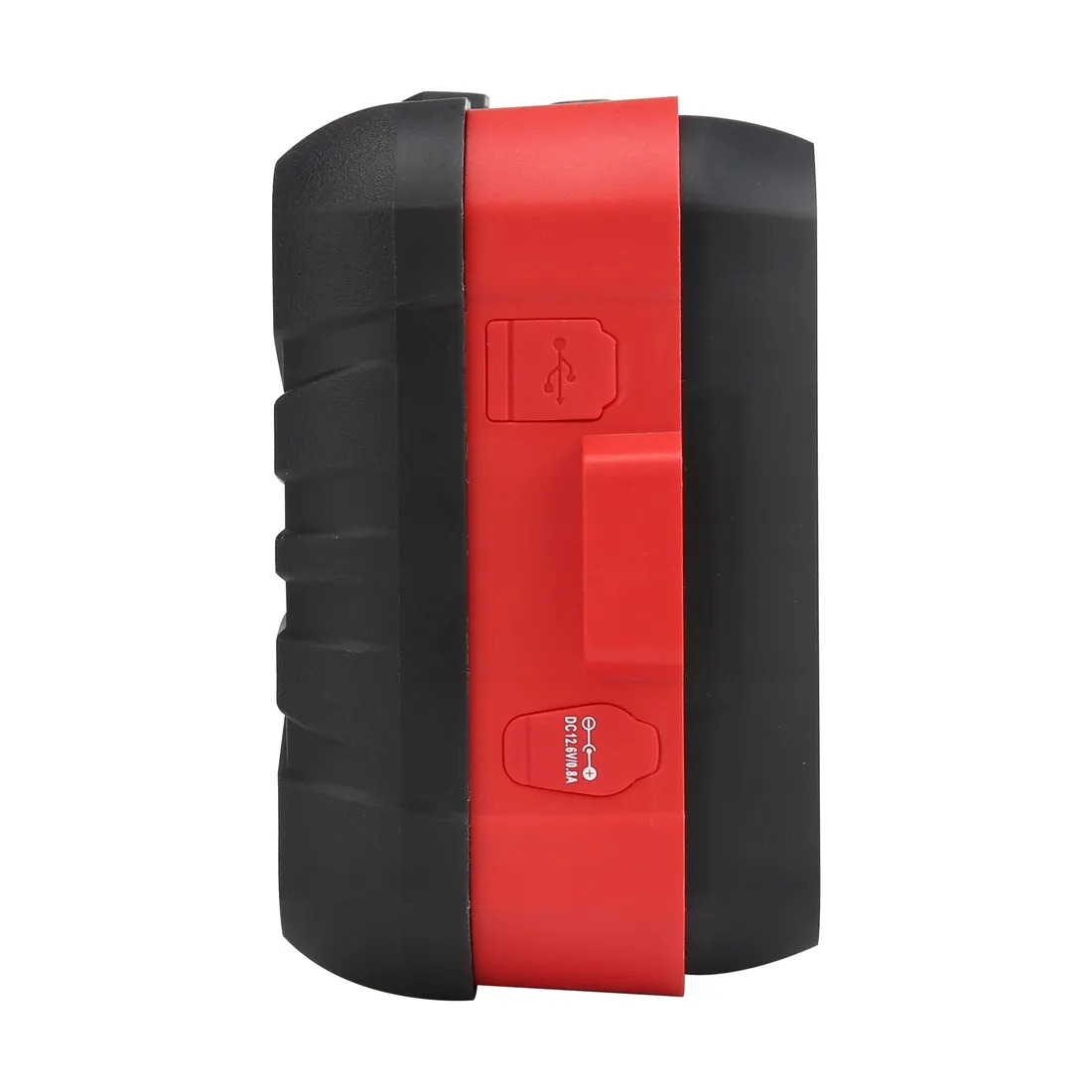

• Interfejsy: USB‑C i Bluetooth – przesył danych do PC oraz obsługa przez aplikację mobilną .
• Zasilanie: wbudowany akumulator 11,1 V/2600 mAh; wyłącznik automatyczny po 15 min; wskaźnik poziomu – 5-stopniowy
• Bezpieczeństwo: izolacja i test przebicia 3700 V RMS; zgodność z IEC 61010; ochrona przed zakłóceniami magnetycznymi <40 A/m

Specyfikacja techniczna

• Parametr: Zakres/Specyfikacja
• Rezystancja wewn.: 0–3 mΩ, 3–30 mΩ, 30–300 mΩ, 0.3–3 Ω; dokładność ±0,5 % fs + 15 cyfr; 1 µΩ/10 µΩ/100 µΩ/100 mΩ cztery zakresy
• Napięcie: 0–7 V / 7–100 V / 100–120 V; rozdzielczość 1 mV, 10 mV; dokładność ±0,2 % fs +10 cyfr .

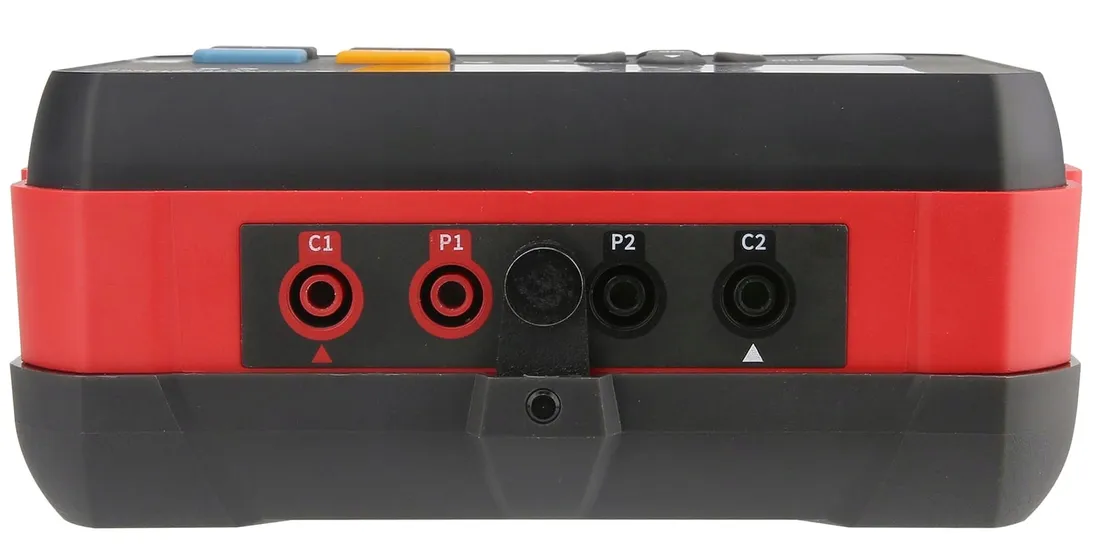

• Prąd testu: 2–200 mA, AC 1 kHz, 4‑przewodowy pomiar .
• Czas reakcji: ~200 ms; pełny odczyt ~2 s .
• Ekran: Kolorowy LCD 3,5″, 480×320 px .
• Rejestrowanie danych: 500 zapisów, alarmy progowe, tryby HOLD .
• Interfejsy: USB‑C, Bluetooth (app + PC software) .
• Zasilanie: 11,1 V / 2600 mAh Li-ion; auto-off, 5-stopniowy wskaźnik .
• Bezpieczeństwo: 3700 V RMS przebicie, IEC 61010, odporność EMC .
• Wymiary / Waga: 170 × 115 × 65 mm, ~674 g .
• Zakres temp. pracy: –10…40 °C; przechowywania –20…60 °C .

Zastosowania i zalety

• Kompleksowa diagnostyka akumulatorów stacjonarnych, motoryzacyjnych, w stacjach UPS/PV, magazynach energii – do 120 V.
• Automatyczne raporty PASS/WARN/FAIL i przechowywanie danych to duży atut w zakładach produkcyjnych, serwisach i nadzorze instalacji.
• Wysoki próg bezpieczeństwa i izolacja umożliwiają prace w trudnych środowiskach i przy wyższych napięciach.
• Bluetooth/USB ułatwiają integrację z systemami analizy danych i zdalne monitorowanie.

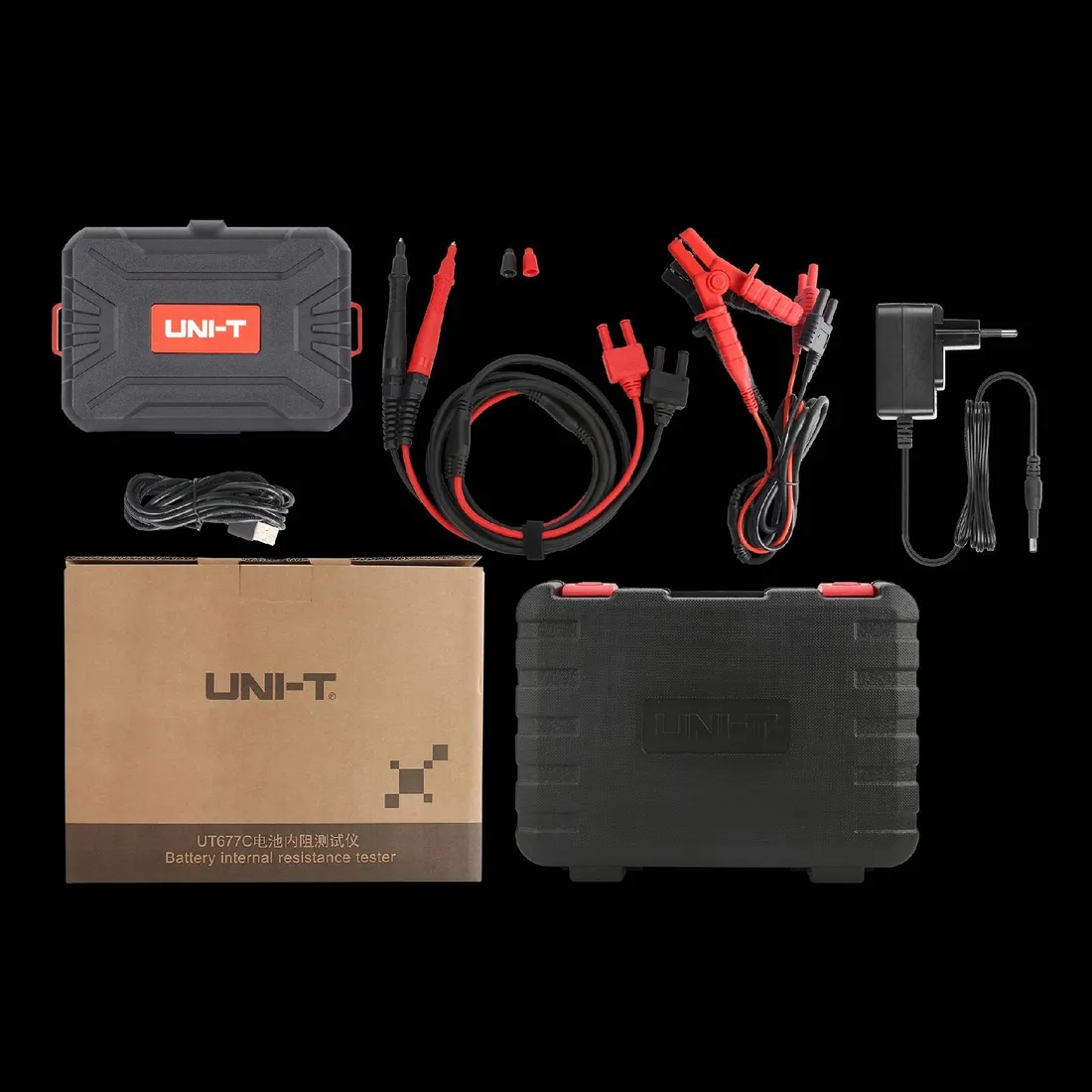

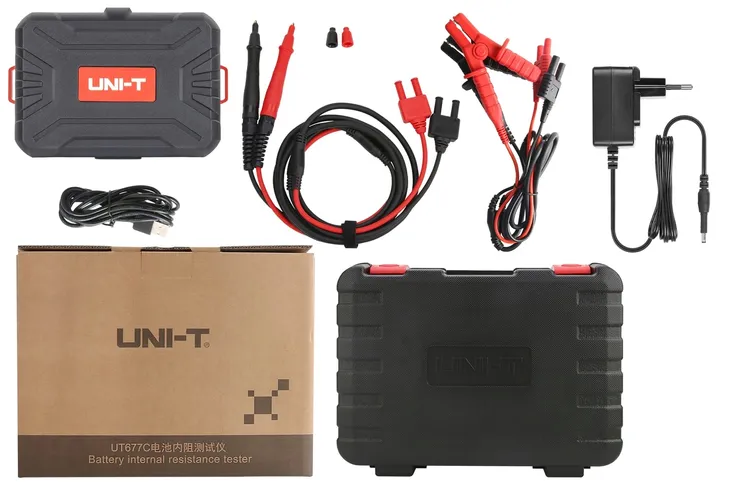

Zawartość zestawu

Zestaw standardowy powinien zawierać:

• Miernik UT677C,
• Przewody pomiarowe z końcówkami (krokodyle/probki),
• Kabel USB‑C, zasilacz
• Instrukcja obsługi EN,
• Etui + kartonowe opakowanie.

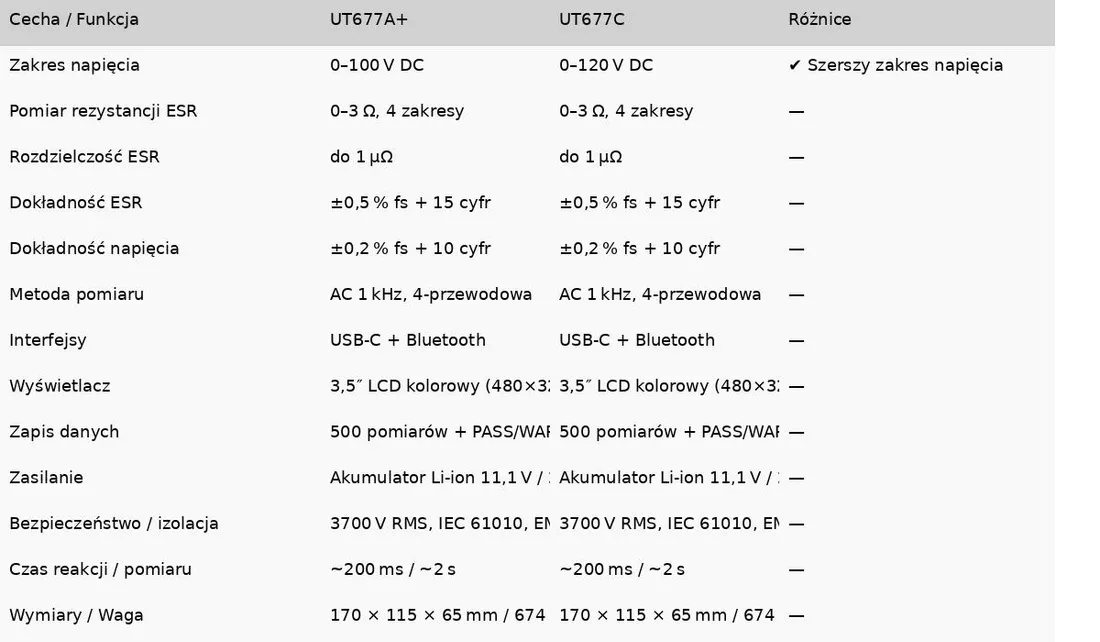

Porównanie mierników: UNI-T UT677C vs. UT677A+

Co oznaczają te różnice?

UT677C ma większy zakres napięcia – do 120 V, co czyni go bardziej uniwersalnym narzędziem dla:

• akumulatorów stacjonarnych HV (w magazynach energii),
• systemów UPS z większym napięciem wyjściowym,
• dużych instalacji PV, gdzie napięcia przekraczają 100 V.

️ UT677A+ będzie wystarczający do większości zastosowań, np. testowania standardowych akumulatorów 12 V, 24 V, 48 V, czy 96 V w sprzęcie przemysłowym, magazynach, motoryzacji.

✅ Podsumowanie – który model wybrać?

• Potrzeba użytkownika: Rekomendowany model
• Diagnostyka UPS, motoryzacja, akumulatory ≤ 100 V: UT677A+
• Magazyny energii, fotowoltaika, akumulatory > 100 V: UT677C
• Pełna elastyczność pomiarowa: UT677C
• Tylko standardowe zastosowania (≤ 100 V): UT677A+

-----------

ZAKRESY POMIAROWE

----------

Zakres wewnętrznej rezystancji akumulatora:

0 mOhm ~ 3 mOhm: ±1% ±20 (Rozdzielczość 1 uOhm)

3 mOhm ~ 30 mOhm: ±0,5% ±15 (Rozdzielczość 10 uOhm)

3 mOhm ~ 300 mOhm: ±1% ±15 (Rozdzielczość 100 uOhm)

300 mOhm ~ 3 Ohm: ±0,5% ±15 (Rozdzielczość 100 uOhm)

Zakres napięcia akumulatora:

0 V ~ ±7 V: ±0,2%±10 (Rozdzielczość 1 mV)

7 V ~ 100 V: ±0,2%+10 (Rozdzielczość 10 mV)

100 V ~ 120 V: ±0,2%+10 (Rozdzielczość 100 mV)

-----------

FUNKCJE DODATKOWE

-----------

Wyświetlacz: 3,5’’

Rozdzielczość wyświetlacza: 480 x 320 px

Czas pomiaru: ok. 2 sek.

Interfejs USB

Aplikacja Bluetooth

Zapis danych: do 5000 wpisów

Trzy progi alarmów

-----------

CECHY OGÓLNE

-----------

Wymiary produktu: 190 x 121 x 51 mm

Waga produktu: 674 g
