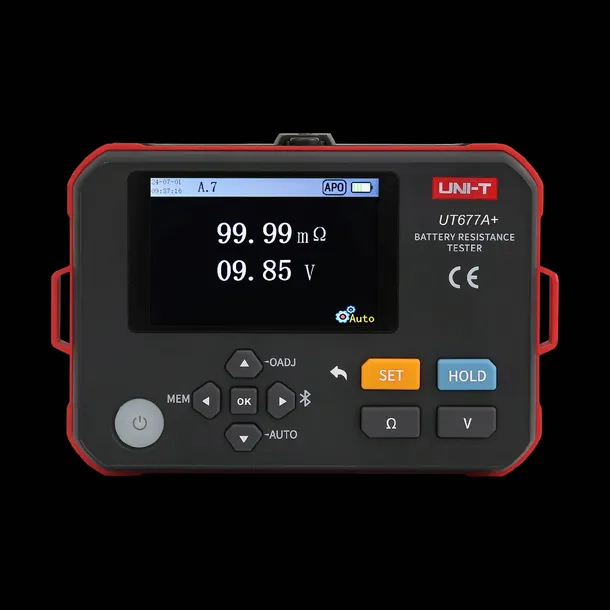

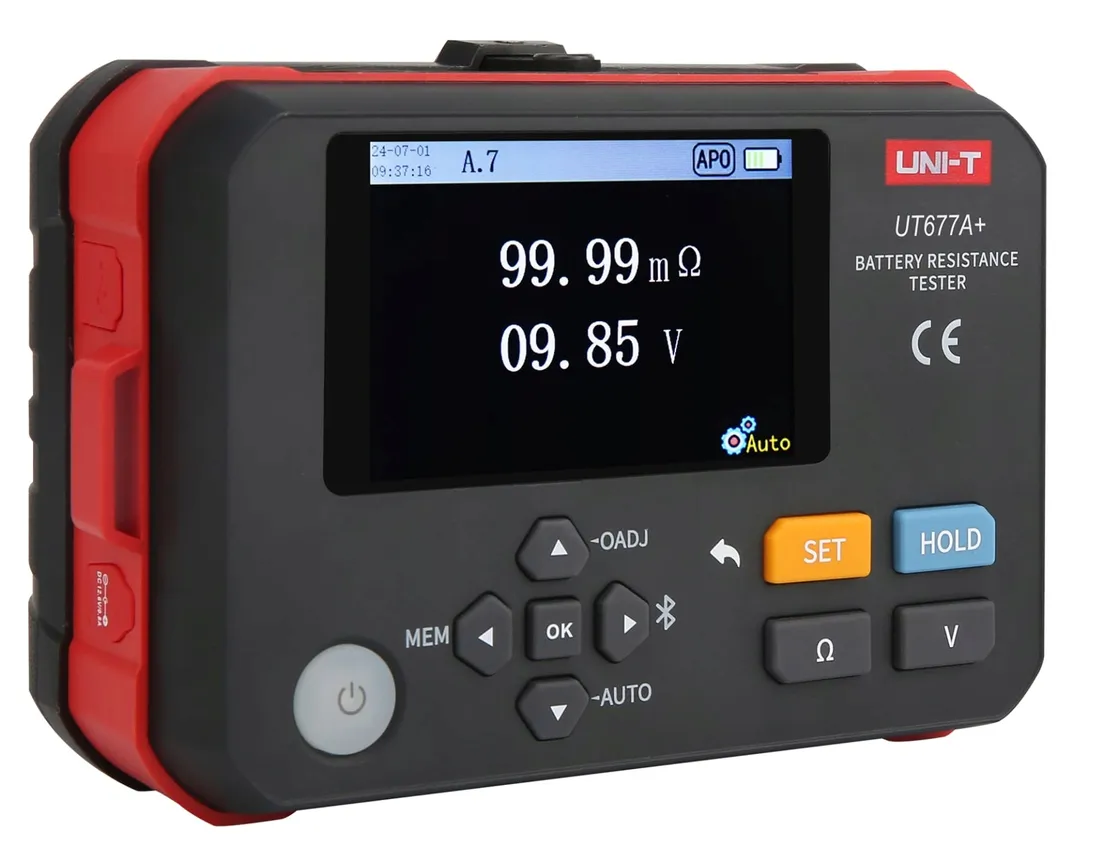

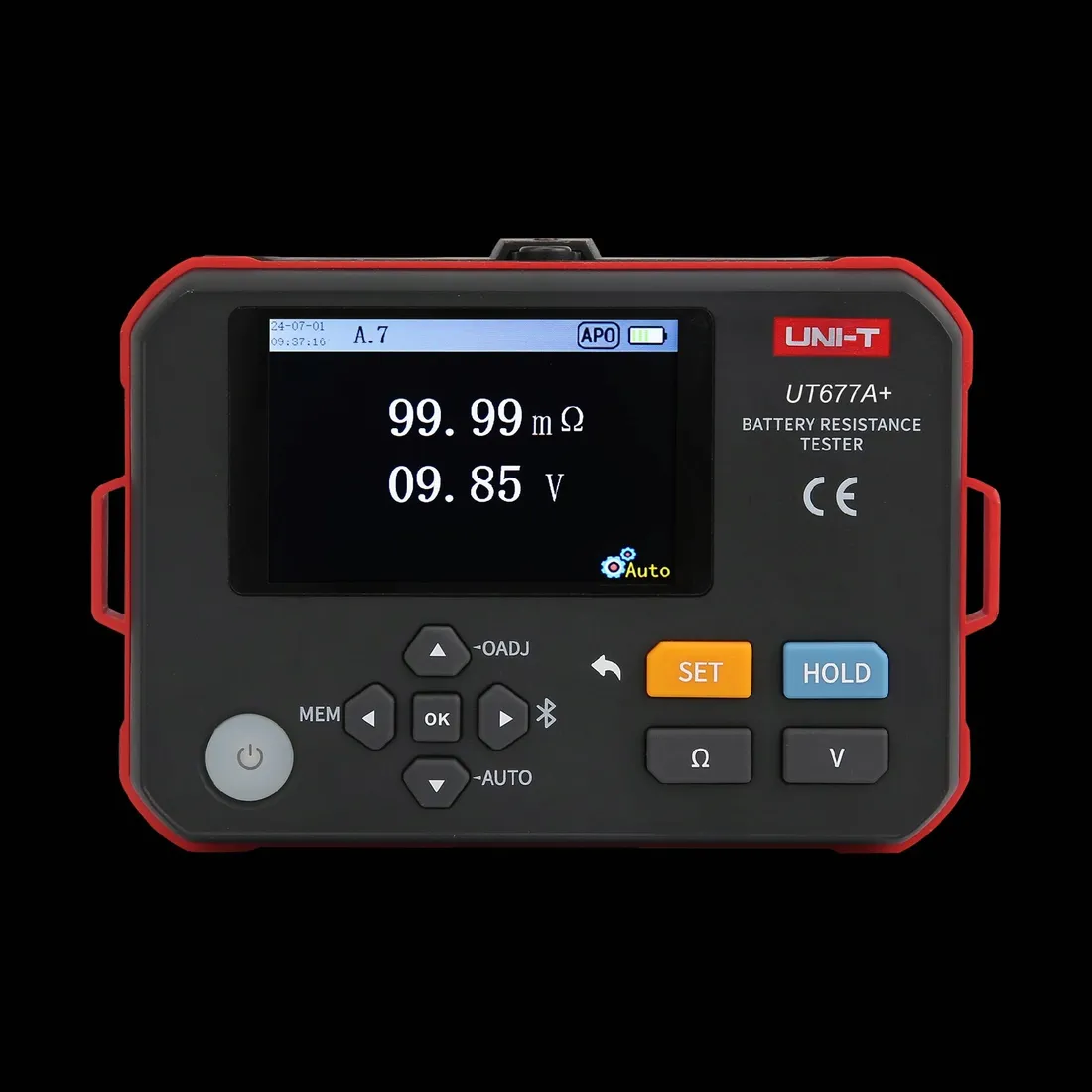

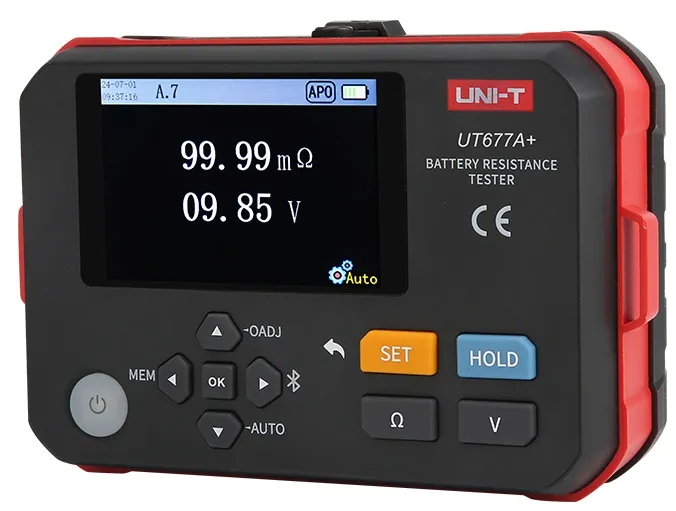

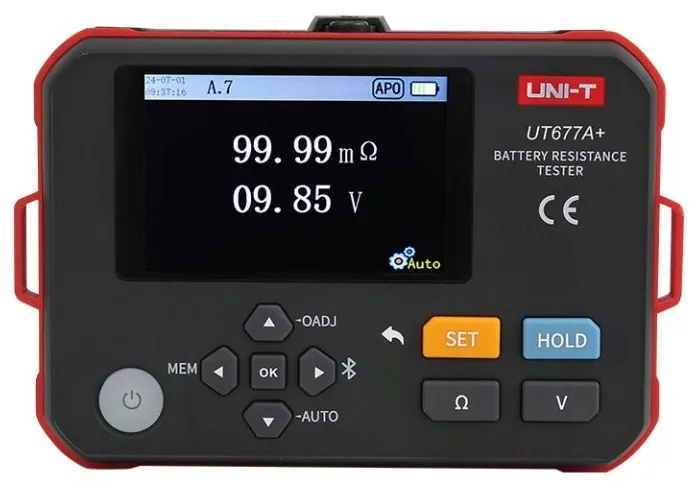

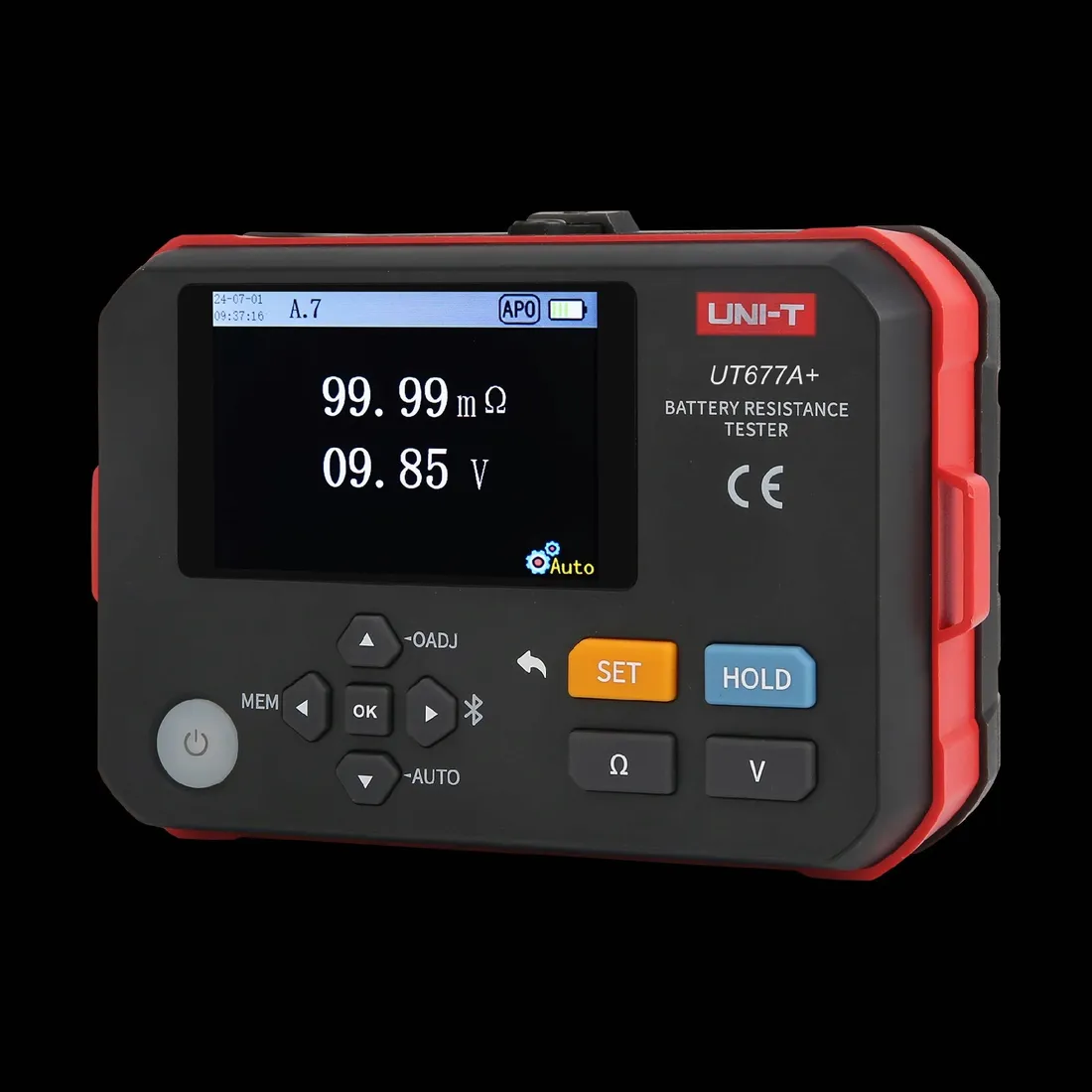

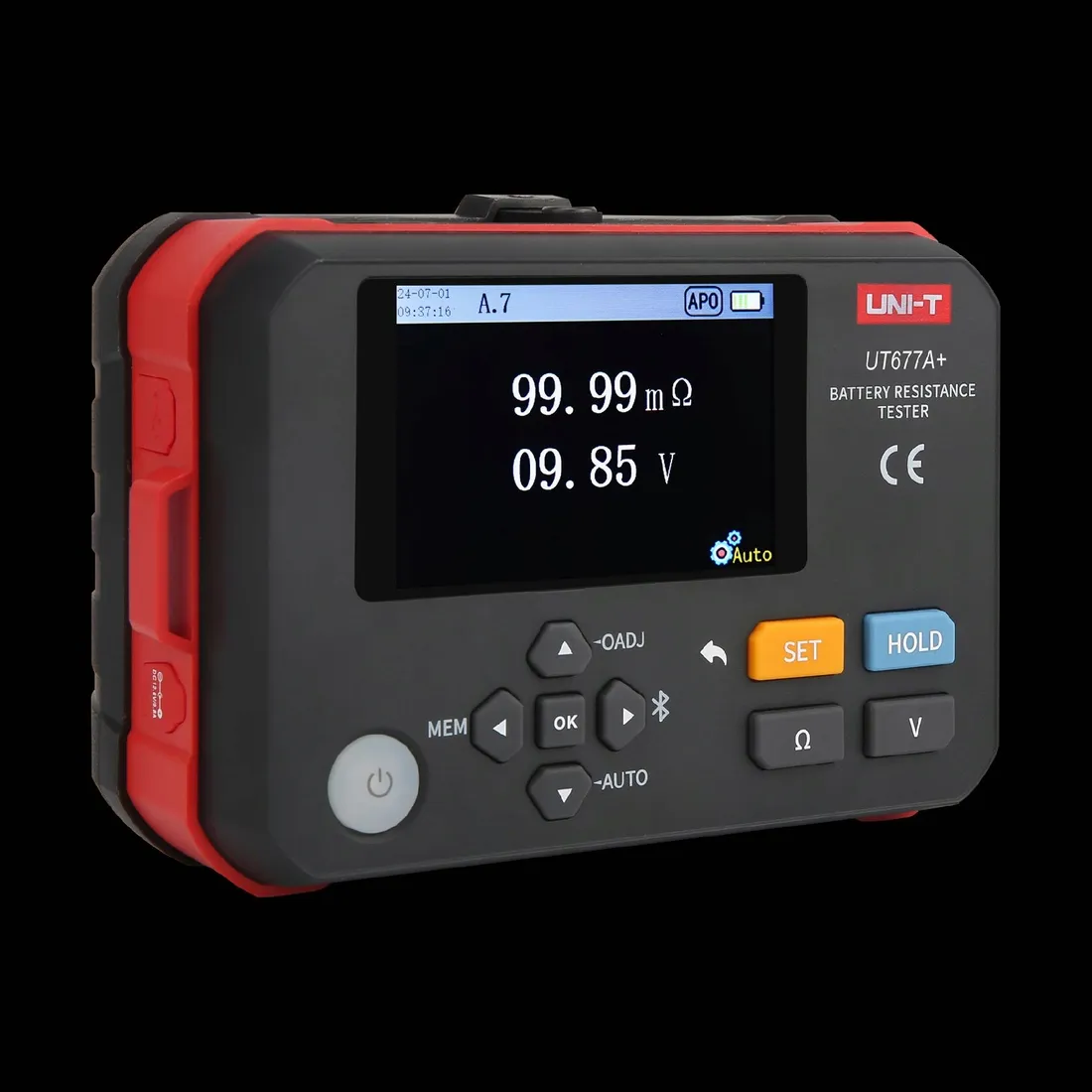

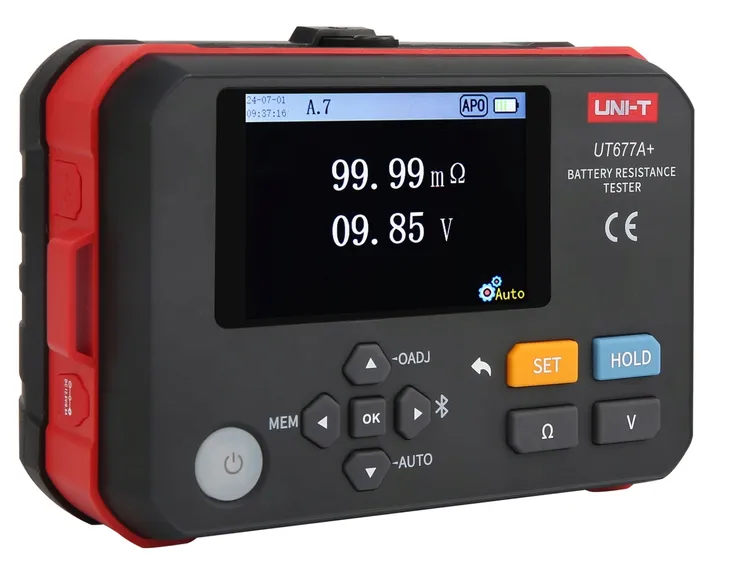

Uni‑T UT677A+ – co to jest?

Profesjonalny tester rezystancji wewnętrznej akumulatorów, zaprojektowany do diagnozy akumulatorów ołowiowych i litowych (również w UPS-ach) — idealny dla serwisantów, instalatorów PV, warsztatów i służb utrzymania ruchu

Kluczowe funkcje

• Pomiar rezystancji wewnętrznej (ESR) w zakresie 0,000 mΩ–3 Ω z czterema zakresami i rozdzielczością od 1 µΩ do 100 mΩ; dokładność do ±0,5 % fs +15 cyfr — bardzo precyzyjny wynik
• Pomiar napięcia: 0‑70 V DC z dokładnością ±0,2 % fs i rozdzielczością do 1 mV .
• Pomiar temperatury z czujnikiem NTC w zakresie –10 °C…60 °C, dokładność ±1 °C

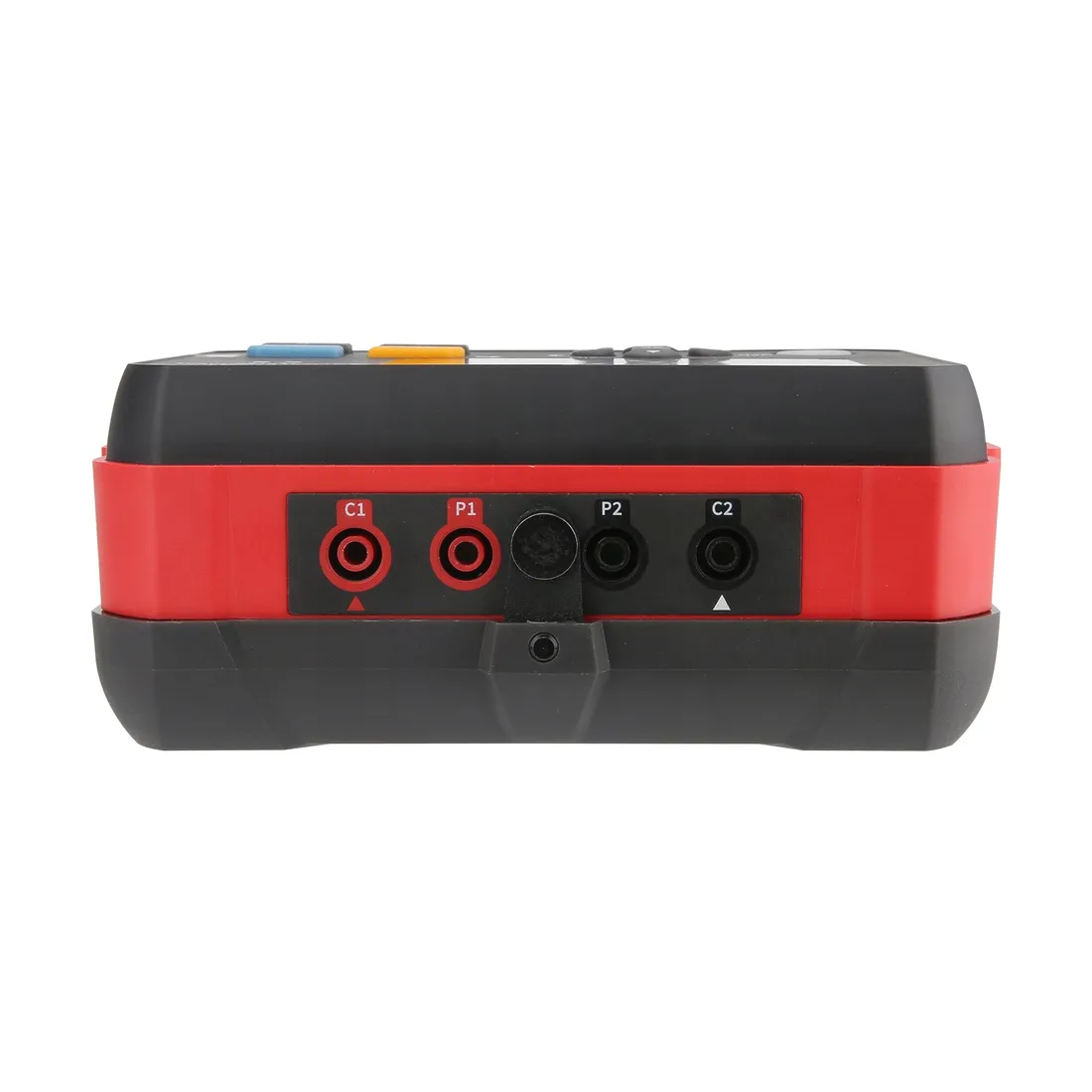

• Metoda 4‑przewodowa AC 1 kHz minimalizuje błędy wynikające z oporu przewodów
• Szybki pomiar – odczyt w około 2 sekundy, czas reakcji ~200 ms
• Kolorowy wyświetlacz 3,5″ (480×320 px), dobrze widoczny i pogrupowany wg pomiarów
• Dane: zapis do 5 000 zestawów, automatyczne i manualne zapamiętywanie, z możliwością ustawienia alarmów PASS/WARN/FAIL

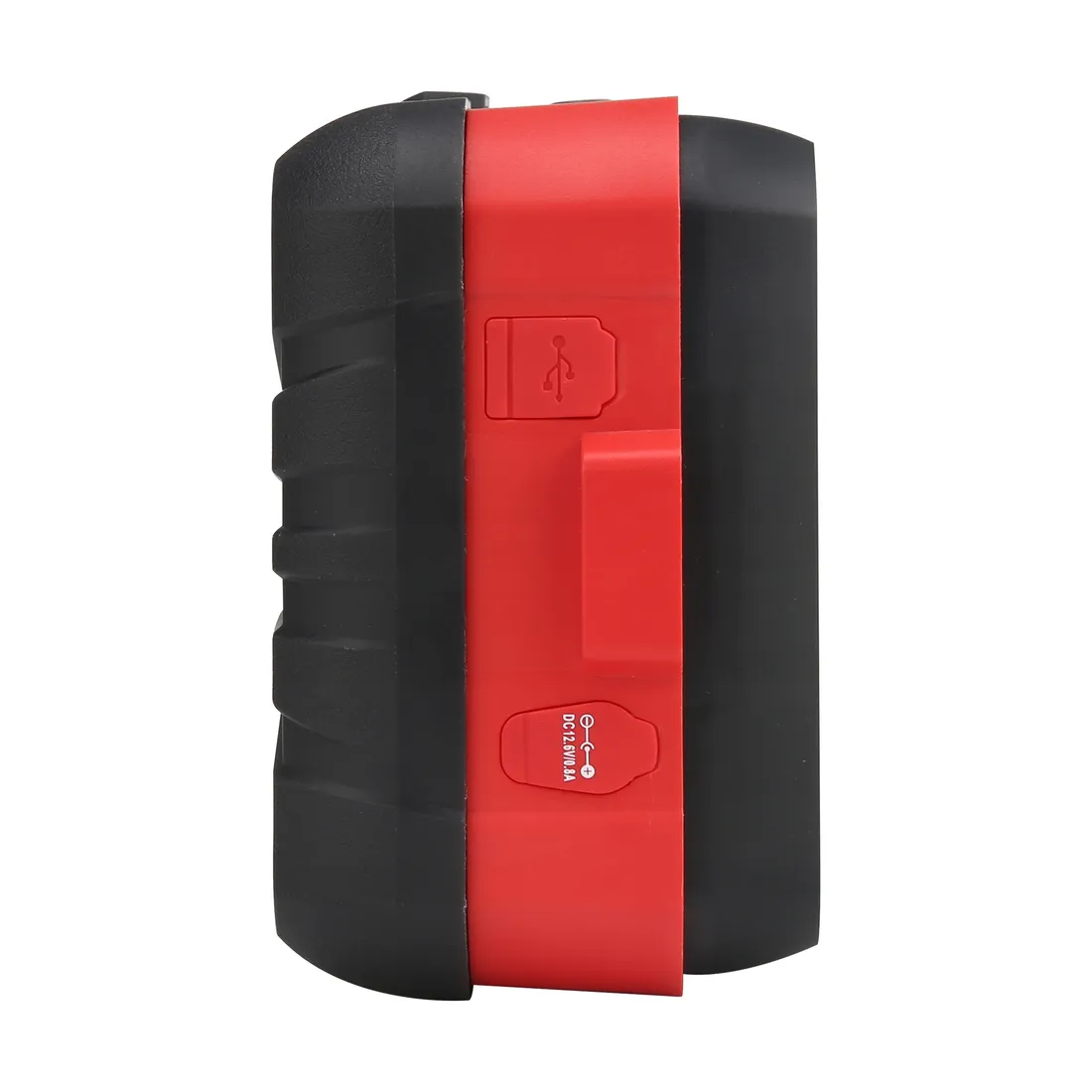

• Komunikacja USB-C i Bluetooth – przesyłanie danych do PC oraz zdalny odczyt przez aplikację mobilną .
• Zasilanie z wbudowanej Li-ion 2600 mAh baterii, wskaźnik poziomu – auto-off po ok. 15 minutach bezczynności .
• Bezpieczeństwo i wytrzymałość: izolacja zgodna z IEC61010, przetestowane przebicie 3700 V(RMS), ochrona przeciwzakłóceniowa .

Dane techniczne

• Parametr: Zakres / Specyfikacja
• Napięcie akumulatora: 0–7 V (1 mV rozdz.), 7–70 V (10 mV)
• Temperatura: –10…60 °C (0.1 °C), dokładność ±1 °C
• Wyświetlacz: LCD 3.5″, 480 × 320 px kolorowy
• Zapis danych: Do 5000 rekordów, z alarmami
• Interfejsy: USB-C, Bluetooth, PC Software, Mobile App
• Zasilanie: Li-ion 2600 mAh; auto‑off; wskaźnik – 5 poziomów
• Obudowa i wytrzymałość: IEC61010; 3700 V przebicie; 20 Mohm izolacji
• Waga / Wymiary: 674 g; 190 × 121 × 65 mm

Zastosowania

• Diagnostyka stanu i ESR akumulatorów w UPS, fotowoltaice, motoryzacji, magazynach energii.
• Serwis, produkcja i instalacja magazynów baterii.
• Pomiar ESR kondensatorów (elektrolitycznych).
• Archium danych pomiarowych – trend; automatyczne testowanie; integracja z PC i alarmami.

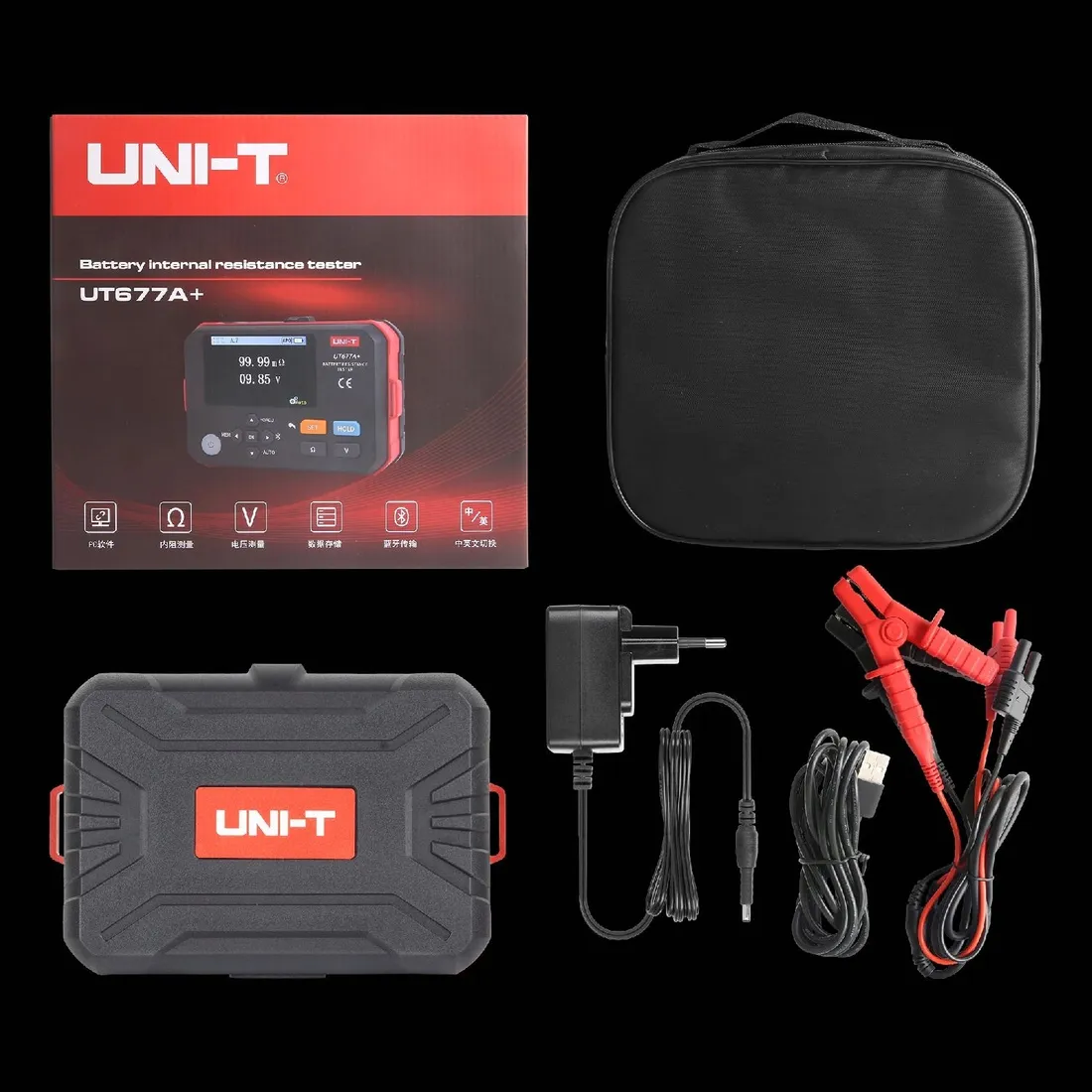

Co zawiera zestaw?

• Miernik UNI‑T UT677A+, przewody pomiarowe z krokodylkami,
• Kabel USB-C do PC,
• Instrukcja obsługi (ang./polska),
• Etui do przechowywania zestawu
• Kartonowe opakowanie zgodne z normami UNI‑T.

-----------

ZAKRESY POMIAROWE

----------

Zakres wewnętrznej rezystancji akumulatora:

0 mOhm ~ 3 mOhm: ±1% ±20 (Rozdzielczość 1 uOhm)

3 mOhm ~ 30 mOhm: ±0,5% ±15 (Rozdzielczość 10 uOhm)

3 mOhm ~ 300 mOhm: ±1% ±15 (Rozdzielczość 100 uOhm)

300 mOhm ~ 3 Ohm: ±0,5% ±15 (Rozdzielczość 100 uOhm)

Zakres napięcia akumulatora:

0 V ~ ±7 V: ±0,2%±10 (Rozdzielczość 1 mV)

7 V ~ ±71 V: ±0,2%+10 (Rozdzielczość 10 mV)

-----------

FUNKCJE DODATKOWE

-----------

Wyświetlacz: 3,5’’

Rozdzielczość wyświetlacza: 480 x 320 px

Czas pomiaru: ok. 2 sek.

Interfejs USB

Aplikacja Bluetooth

Zapis danych: do 5000 wpisów

Trzy progi alarmów

-----------

CECHY OGÓLNE

-----------

Wymiary produktu: 190 x 121 x 51 mm

Waga produktu: 674 g
